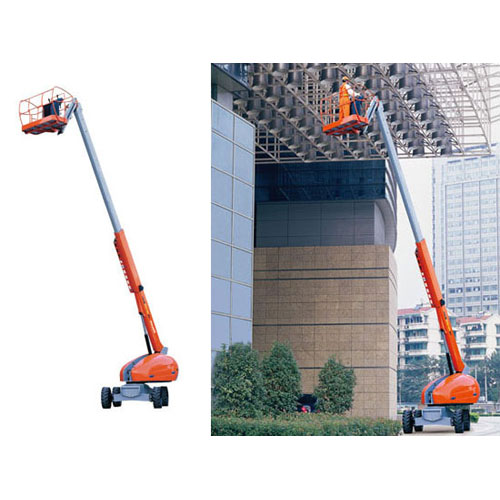

适用于野外各种崎岖地形,空间作业范围广,主要用于建筑、桥梁建设、船舶制造、机场、矿山、港口码头、通信和电力设施的施工及户外广告安装的工程机械设备。产品通过CE认证。
型号 | 单位 | GTBZ14S | GTBZ16S |
安全工作载荷 | kg | 230 |
最大工作高度 | m | 14 | 16 |
最大平台高度 | m | 12 | 14 |
最大水平伸距 | m | 9.65 | 11.6 |
转台尾摆 | m | 0.86 |
水平以下垂直距离 | m | 0.5 | 1.5 |
整机长度 | m | 7.4 | 8.41/7.1(装箱运输) |
整机宽度 | 轮轴收拢 | m | 2.3 |
整机高度 | m | 2.55 |
工作平台尺寸 | m | 1.83×0.76 |
最小离地间隙 | m | 0.3 |
轴距 | m | 2.2 |
最小转弯半径 内轮/外轮 | m | 2.22/5.1 |
转台回转角度 | º | 360°连续回转 |
平台摆动角度 | º | 160° |
小臂变幅角度 | º | 130°(+70°/-60°) |
发动机 | Perkins404D22 |
| 38kw/3000rpm |
Kubota V2403-M-DI |
| 34kw/2400rpm |
机器行驶速度
| 收拢状态 | km/h | 6 |
起升或延伸状态 | km/h | 1.1 |
最大爬坡能力4x4(选配) | % | 40 |
最大爬坡能力4x2 | % | 30 |
工作最大允许角度 | º | 5 |
液压邮箱 | L | 160 |
柴油箱 | L | 75 |
轮胎(实心轮胎) |
| 33x12-20 |
整机重量 | kg | 6500 | 6750 |
