产品介绍

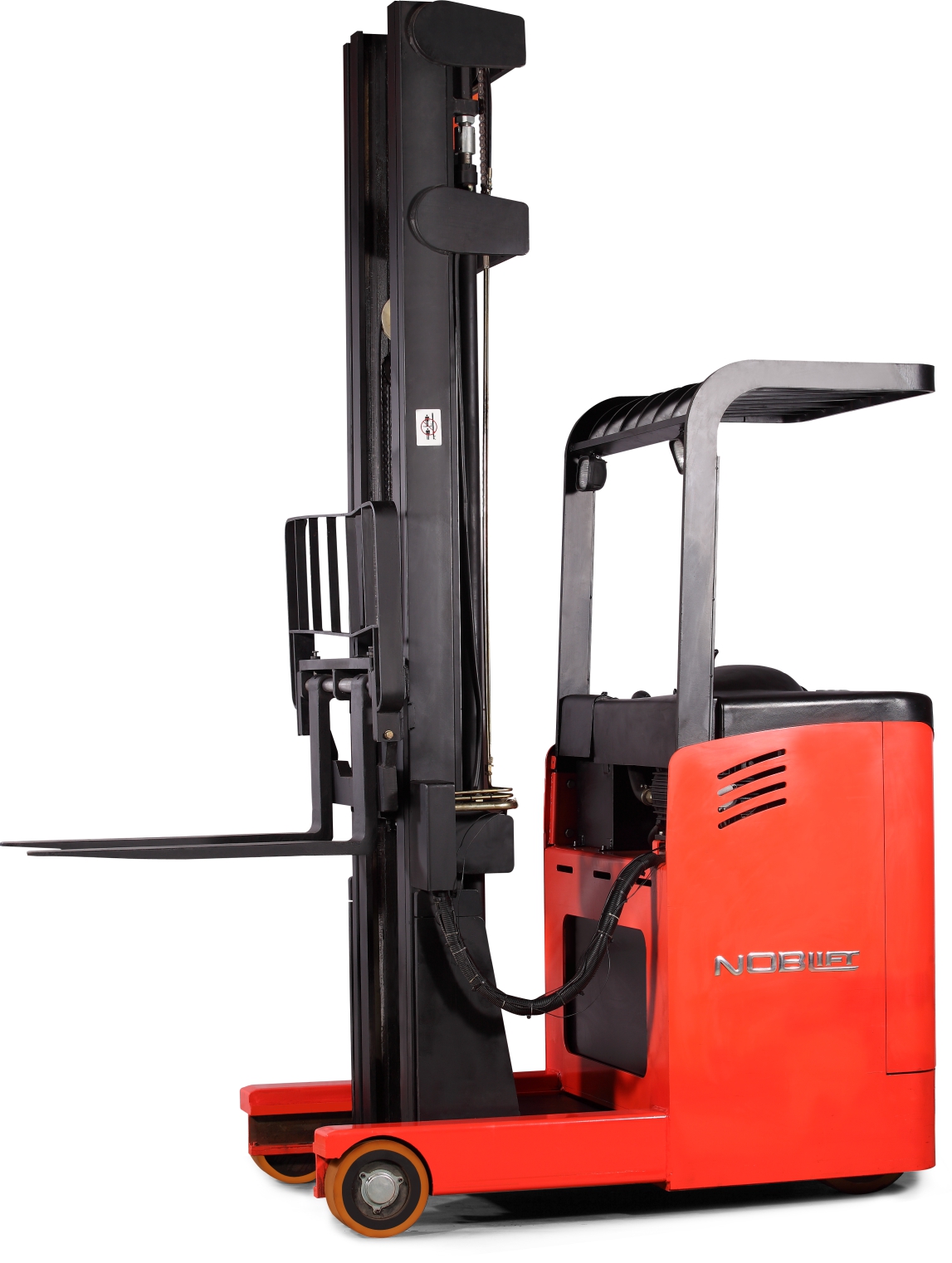

产品名称: 站驾式前移车RT15A
产品型号: RT15A

主要特点:

1、高效的全交流动力控制系统 2、高性能的工作装置 3、舒适、安全的操纵 4、先进的交流电机驱动器、控制器和显示器

 1、高效的全交流动力控制系统

所有的驱动电机(行驶、提升、转向)均采用三相交流电机控制。有以下优点:

a、交流电机没有碳刷和换向器等运动件,极大地增强了叉车的可靠性

b、系统调速范围宽,能够实现低速

c、能量在生:

(1)当叉车滑行、制动、转换行驶方向时,电动机均处于发电机状态

(2)当叉取货物从高处落下时,高压液压回油会流经油泵,拖动油泵驱动电机。

此时电机处于电机状态向蓄电池组充电(BT都没有此功能)

2、高性能的工作装置

a、紧凑型设计,进口高精度立柱型材,升降运行平稳

b、可整体侧移、满足整齐堆码要求

c、叉架可上倾2°、下倾4°,实现装卸货物要求

d、配备高分辨率摄像头,和显示器,可随时监测货架上的情况和观察货叉到达的位置

e、系统化的高度配置,可供不同客户选择,目前为7.5米

3、舒适、安全的操纵

a、座椅位置、靠背角度可以调整。适应不同的操作者

b、所有操纵功能一目了然,操作位置布局合理

c、安全开关和座位开关的设置,防止操作意外的发生

d、轻便、灵巧的操作按键使得操作者自如驾驶车辆

e、灵活的转向操纵,开机后驱动轮自动回零位;拨动方向盘驱动轮可实现360度转向,同时方向指示驱动轮转动的实际位置

4、先进的交流电机驱动器、控制器和显示器

a、采用ZAPI公司的交流电机驱动器、控制器和显示器

b、电气系统间的资讯交换由CAN-BUS系统来完成

c、可根据不同的操作者和不同的运行环境,对运行参数进行更改设定,可提供多个操作模式,凭密码进入

d、通过对电池的放电监控,显示器显示蓄电池组的电量。

e、可对所监测的元件故障进行记录,并以错误代码在显示器上显示

f、通过键盘,可对车辆主要零部件的运行时间、保养维护时间进行设定,通过显示器显示叉车的运行时间,计时器可记录并通过显示器显示叉车的工作时间、剩余保养时间

 RT15A站驾式门架前移车主要配置:

* zapi电控

* 驱动电机(交流): KDS

* 油泵电机(交流):KDS

* 仪表盘 :zapi

* 多路阀控制 : 岛津

* 齿轮泵 : 岛津

* 轮胎 : 聚胺脂实芯胎

* 电池 : 意大利faam

* 充电机 : 鼎丰

* 电子转向:zapi



门架参数及额定起重量
门架类型起升高度(mm)承载能力(载荷中心600mm处)门架闭合高度(mm)自由提升高度(mm)作业时门架最大高度(mm)
二级门架2500150018301353365
2700150019301353565
3000150020801353865
3300150022301354165
3600145023801354465
4000140025801354865
4500130028301355365
三级门架45001500223016305365
50001500239817955865
53001500249818956165
55001400256519606365
58001300266520606665
60001200273021306865
65001000289822957365
7000900306524607865
7500800323026308365
8000750339827958865
站驾式前移叉车基本参数
性能1制造商Noblelift
2型号RT15A
3动力蓄电池
4驾驶方式站驾式
5额定承载能力Q (㎏)1500
6额定提升高度h3 (㎜)3000
7载荷中心距C (㎜)600
8货叉架倾角(前/后)α/β (deg)3/5
9行走速度(满/空载)(km/h)8.5/9.5
10起升速度(满载)(㎜/s)300
11最大爬坡度(满/空载)     (%)12/15
12最小转弯半径wa  (㎜)1748
13前移距离 X(㎜)560
14轴距Y(㎜)1482
15行车制动全电子
重量和尺寸16车体长度l1(㎜)2458
17车体后侧长度l2(㎜)1308
18车体宽度b1(㎜)1130
19门架闭合高度h1(㎜)2080
20自由起升高度h2(㎜)135
21作业时门架最大高度h4(㎜)3865
22护顶架高度h5(㎜)2330
23货叉尺寸(厚x宽x长)(㎜)35×100×1150
24叉距(㎜)200—760
25最小离地间隙h6(㎜)80
26最小直角堆垛通道(托盘1200×1200)Ast(㎜)2955
27自重(无蓄电池)(㎏)2500
驱动28驱动电机(kW)5.5
29提升电机(kW)8.6
30蓄电池 : 电压/容量(5h放电量)   (V/Ah)48V/420Ah
轮胎31轮胎聚胺脂
32承重轮尺寸(㎜)267x106
33驱动轮尺寸(㎜)343x140
34平衡轮尺寸(㎜)178X76
35后轮距b2(㎜)1010
36前轮距b3(㎜)660
其它37转向系统Zapi EPS
38速度控制系统 Zapi
